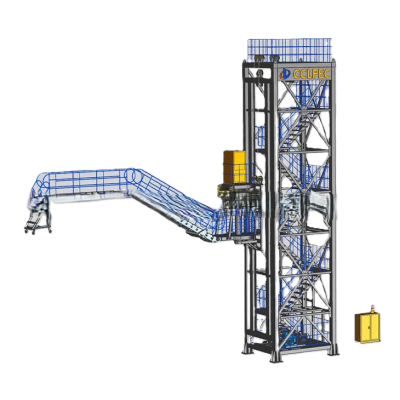

Мұнара түріндегі басқыш алаңның жағдайын ескере отырып жобаланады және телескопиялық немесе жиналмалы алдыңғы баспалдақпен жабдықталуы мүмкін.

Лифт мұнара бойымен берілген қабатқа көтерілгенде, оператор палубаға үшбұрышты баспалдақ орнату үшін алдыңғы баспалдақты жылжытады, содан кейін электромагниттік клапан қалқымалы күйге ауысады және май цилиндріндегі қысым төмендейді, сондықтан толқын деңгейі көтерілгенде және кеменің биіктігі өзгергенде баспалдақ кемемен бірге қозғалады.

Гидравликалық қозғалтқыш ± 90º шегінде оның көлденең айналуын қамтамасыз ете отырып, бүкіл баспалдақты қозғалысқа келтіреді. Мұнарадағы басқыш көлемі 50 000 тоннадан асатын кемелер үшін жарамды.

Техникалық сипаттамалар:

Жеткізу көлеміне басқалармен қатар кіреді:

Басқыштың негізгі корпусы, сымсыз қашықтықтан басқару жабдығы, жердегі операцияларды басқару жабдығы, электрмен басқару жүйесі, гидравликалық жүйе, жарықтандыру жүйесі, құбырлар мен электр сымдары, іргетас элементтері, қосалқы құралдар мен қосалқы бөлшектер.

CL4 Tower Gangway өтпелі көпірінің артықшылықтары:

Мұнара типті басқыш ірі кемелерге қызмет көрсетуге арналған және жұмыстың тұрақтылығын қамтамасыз етеді.

Мұнара түріндегі басқыш май құюға арналған шлангтарды көтеруге арналған консольді кранмен жабдықталған. Бұл айлақтағы маңызды жабдық, оның қауіпсіздігі, сенімділігі, әмбебаптығы және басқа да сипаттамалары толық көлемде ескерілуі тиіс, сондықтан оны жоғары стандарттарға сәйкес дайындау және орнату қажет.

CCLPEC басқыштарына арналған жабдықтарды жеткізушілер қатаң іріктеуден өтеді, электротехникалық аспаптар мен гидравликалық жабдықтар жетекші әлемдік өндірушілерден таңдалады, ал сапаны бақылау рәсімдері мүлтіксіз сақталады.

Теңіз жағдайында коррозиядан жақсы қорғау үшін мұнара мен болат конструкциясы жіксіз төртбұрышты болат құбырлардан дәнекерленген. Сондай-ақ, бетті өңдеу және коррозияға қарсы қорғаныс кезінде агрессивті орта толығымен ескеріледі, ал бояу процесі тапсырыс берушімен келісіледі.

Қарсы салмақтарды пайдаланудың арқасында көтергіш платформа мен басқыштың салмағы теңестіріледі, бұл қозғалтқыш пен редукторға түсетін жүктемені азайтуға мүмкіндік береді.

Мұнарадағы баспалдақ операторға оңай және ыңғайлы көтерілу мен түсуді қамтамасыз ететін бұрышта жобаланған.

Баспалдақтың алдыңғы баспалдағы төрт буынды конструкцияға ие. Бұл конструкция баспалдақтың әр түрлі көлбеу бұрыштарында барлық сатылардың тепе-теңдігін сақтауға мүмкіндік береді. Басқыштың сырғанауға қарсы жабыны бар, бұл қауіпсіздік деңгейін арттырады.

Басқыштың негізгі және қосалқы болат конструкциялары орындалды кәдімгі профильдер көміртекті болаттан жоғары свариваемостью.

Баспалдақтың көтергіш жақтауын дайындау үшін Q345B төмен легирленген болат қолданылады, ал баспалдақтар өрнекті алюминийден жасалған және болат жақтаумен тойтармалармен бекітілген.

Гидравликалық құбыр 304 маркалы тот баспайтын болаттан, ал барлық түйреуіштер майлауға арналған ойығы бар 40Cr болаттан жасалған.

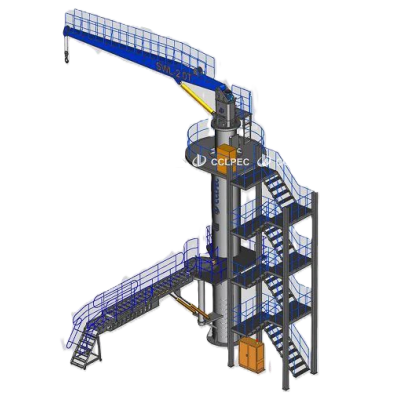

Басқыш айлақтың алдыңғы бөлігіне орнатылады және негізінен су үсті баспалдақтарынан, айналмалы платформадан, айналмалы механизмдерден, баспалдақ таяныштарынан, көтергіш механизмдерден, гидравликалық жүйелерден, электр жүйелерінен және басқа да механизмдерден тұрады, бұл жолаушыларды әртүрлі көлемдегі танкерлерге отырғызуға және түсіруге мүмкіндік береді. Гидравликалық цилиндрлер негізгі баспалдақты жоғары және төмен, сондай-ақ телескопиялық баспалдақты жылжымалы және кері бағытта қозғалысқа келтіреді. Гидравликалық қозғалтқыш айналмалы қозғалысты орындай отырып, бүкіл басқышты қозғалысқа келтіреді. Колонналық типтегі басқыш көлемі 50 000 тоннадан аз кемелер үшін жарамды. CCLPEC өндіретін басқыштар өнімнің жоғары сапасын қамтамасыз ету үшін белгілі білікті қосалқы мердігерлерден мұқият іріктеледі.

Техникалық сипаттамалар:

Жеткізу көлеміне басқалармен қатар кіреді:

Басқыштың негізгі корпусы, сымсыз қашықтықтан басқару жабдығы, жердегі операцияларды басқару жабдығы, электрмен басқару жүйесі, гидравликалық жүйе, жарықтандыру жүйесі, құбырлар мен электр сымдары, іргетас элементтері, қосалқы құралдар мен қосалқы бөлшектер.

Басқышты жобалау кезінде барлық факторларды, соның ішінде кеменің түрін, айлақ деректерін, гидрологияны, желдің жүктемесін, жер сілкінісінің деңгейін және айлақтағы барлық бағыттағы кернеуді ескеру қажет.

Басқыш әдетте теңіз тиеу жеңімен бірге пайдаланылады, бұл ретте теңіз тиеу жеңі мен басқыш арасындағы жұмыс аймағындағы кедергілерді ескеру қажет. Терминалдың жарылыстан қорғалған аймағында барлық электр жабдықтары жарылыстан қорғау талаптарына сәйкес келуі және IEC немесе ATEX жарылыстан қорғау сертификатына ие болуы тиіс.

Басқыштың айналу, еңкею және телескопиялық кеңею диапазондары палубаның биіктігіне, кеменің дрейфіне және арқандап байлау жағдайына байланысты есептеледі.

Айналмалы бағаналы өтпелі платформаға бағандағы бұрандалы баспалдақ немесе негізгі құрылымның бүйіріндегі жөндеу баспалдағы арқылы қол жеткізуге болады.

Бортқа баспалдақ бұрылмалы платформада орнатылады. Кеме палубасына орналастырылғаннан кейін соленоидты клапан қалқымалы күйге ауыстырылады, нәтижесінде май цилиндріндегі қысым төмендейді және теңіз деңгейі көтерілген және төмендеген кезде баспалдақ кемемен бірге қозғала алады.

Платформаның сынақ жүктемесі 3 кН/м2, ал телескопиялық баспалдақтың сынақ жүктемесі 3 кН/м2 құрайды. Барлық сатылар мен платформалар мырышталған болат тордан жасалатын болады.

Кеме бортындағы баспалдақ желдің максималды жылдамдығы 25 м/с (желдің орташа жылдамдығы 3 секундта) жұмыс істеуге арналған.

Дәнекерлеу процесі тапсырыс берушінің қарауына ұсынылады. Дәнекерлеуді дәнекерлеушінің тиісті біліктілік сертификаттары бар мамандар орындайтын болады.

Сондай-ақ, тапсырыс берушіге теңіз ортасының талаптарымен танысу үшін бетті өңдеу және коррозияға қарсы әдістер ұсынылады.

Басқыш платформаның көлденең бұрылысы мен көтерілуін шектегіштермен, сондай-ақ шекті мәндерден асу туралы сигнал беру жүйесімен жабдықталған.

Электр қуаты өшкен жағдайда және т.б. аспалы баспалдақты қолмен сақтауға арналған орынға қоюға болады.

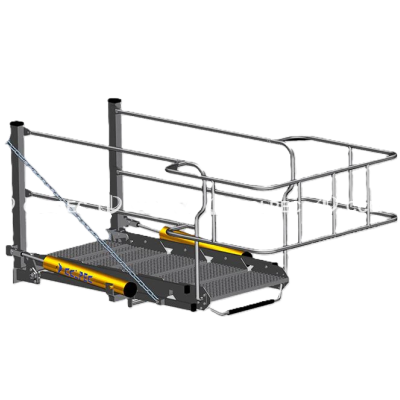

Автоцистернаны жоғарыдан тиеу үшін оператор тиеу тұтқасын іске қосу үшін цистернаның жоғарғы жағына көтерілуі қажет. Оператордың платформадан люкке өтуін жеңілдету үшін жиналмалы баспалдақтар қажет. Жиналмалы баспалдақ платформа мен әр түрлі цистерналар арасындағы биіктік айырмашылығын ескере отырып жобалануы мүмкін және 3 сатылы, 4 сатылы немесе 5 сатылы баспалдақтарды таңдауға болады. Қажет болса, қорғаныс торын қосуға болады.

Техникалық сипаттамалар:

Құлыптау құрылғысы бастапқы қалпында: баспалдақтың кездейсоқ ашылуына жол бермейді. Құлыпты ашу басқыштың көмегімен жүзеге асырылады.

Сырғанауға қарсы сатылар және өзін-өзі теңестіретін сатылар.

Сығымдау серіппесі бар цилиндр көмегімен теңгерімдеу.

Төменгі жағындағы резеңке қорғаныс цистернамен тікелей жанасуды болдырмайды.

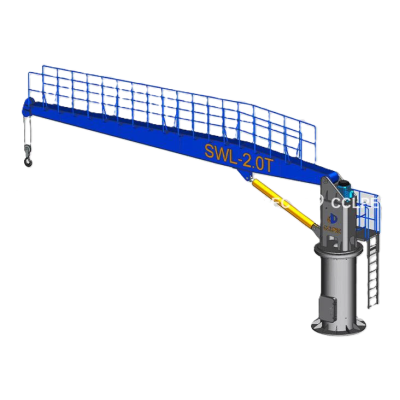

Консольды кран орнатылуы мүмкін мұнай және химиялық терминалдарда және т.б. көтеру үшін сұйық шлангілер немесе басқа да қауіпті жүктерді. Ол сондай-ақ әртүрлі мұнай және химиялық цистерналарға, сұйытылған мұнай газы (СКГ) цистерналарына, сұйытылған табиғи газ (СТГ) цистерналарына және басқа да мамандандырылған кемелерге орнатылуы мүмкін және құбырлар, жүктер және керек-жарақтар сияқты жүктердің барлық түрлерін көтеру үшін пайдаланылуы мүмкін. Консольді кран қамтиды тірек плитасын, бұрылыс колоннасын, аспалы жебенің, ілгекті, жұмыс платформасын және электрогидравлическую басқару жүйесін және т.б. Консольді кран жүзеге асыра алады айналдыру, көтеру ілгегі және еңкейту аспалы жебенің.

Техникалық сипаттамалар:

Гидравликалық жетек икемді және тұрақты жұмысты, сондай-ақ техникалық қызмет көрсетудің қарапайымдылығын қамтамасыз етеді;

Теңіз краны бекітіледі айлақта, ал аспалы жебенің ұзындығы бекітілген. Жүк көтергіштігі 2 тоннадан аз болса, кранның беріктігі, қаттылығы және тұрақтылығы бүкіл көтеру процесінде барлық талаптарға сәйкес келеді.

Қолданыстағы стандарттарға сәйкес крандардың қауіпсіздік техникасы ережелерінің талаптарына жауап беретін көптеген сақтандырғыш құрылғылар орнатылған;

Гидравликалық қуат блогы негізгі қозғалтқыштан бөлінген, бұл ағып кетуді болдырмайды. Электр аспаптары жарылыстан қорғалған аймақтың талаптарына сәйкес келеді.

Аспапты қолмен немесе сымсыз қашықтықтан басқару арқылы басқаруға болады.
