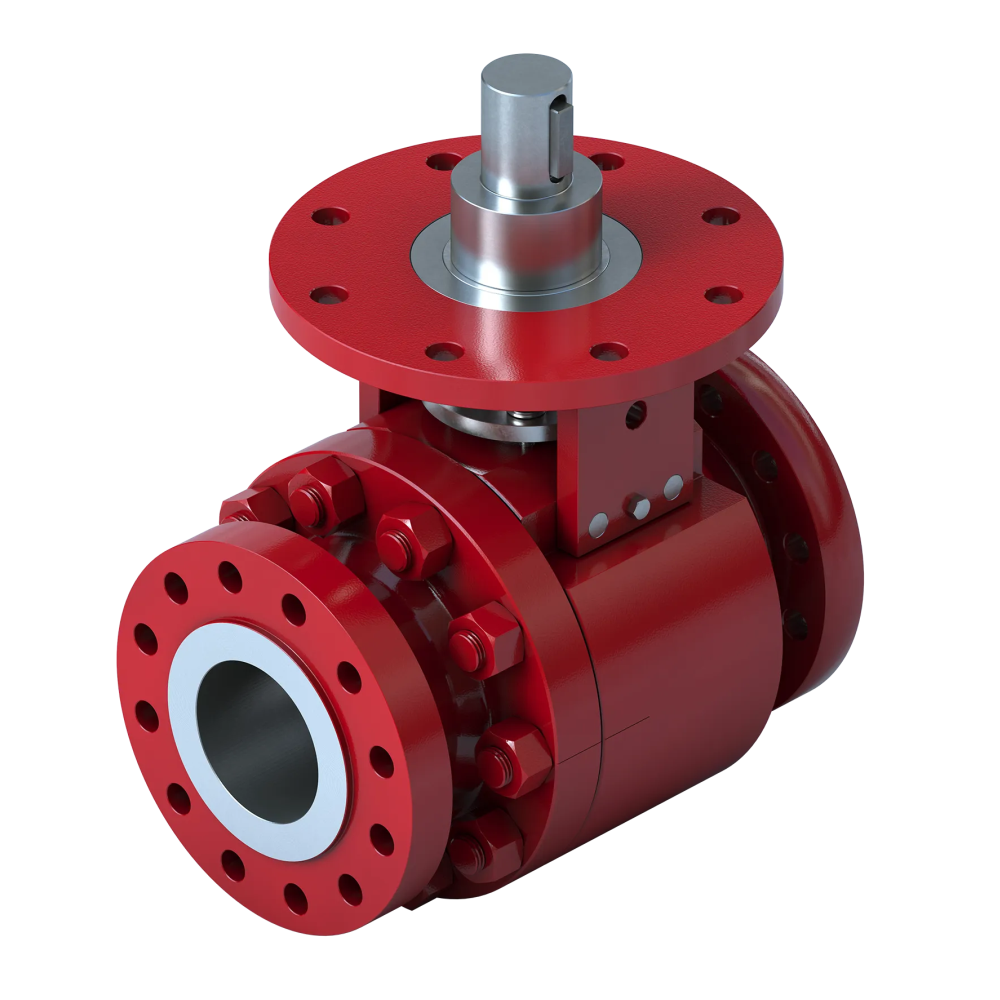

Шаровые краны Bray серии M1 с металлическим седлом для тяжелых условий эксплуатации обеспечивают исключительную производительность и надежность в самых сложных условиях регулирования расхода. Запорные клапаны серии M1 для тяжелых условий эксплуатации используются в условиях высоких температур, высокого давления, при воздействии коррозии и эрозии, в критических условиях и со смертельным исходом в энергетике, добыче полезных ископаемых, нефти и газе, нефтепереработке, химической / нефтехимической, агрохимической и специальной промышленности, где требуется абсолютная безопасность и надежность.

 Шаровые краны серии M1 для тяжелых условий эксплуатации отличаются техническим превосходством, благодаря усиленной трансмиссии, шару и седлу с шарнирным соединением на 360°, уплотнениям под нагрузкой, креплению привода для тяжелых условий эксплуатации по стандарту ISO 5211, инновационному методу выравнивания штока, который устраняет боковые нагрузки на шток и обеспечивает длительный срок службы уплотнения, а также технологии термического напыления. включая HVOF или высокоскоростное кислородное напыление, APS или атмосферное плазменное напыление, дуговое напыление с переносом плазмы PTA, лазерную наплавку и другие металлизированные покрытия, которые увеличивают срок службы в суровых условиях и сводят к минимуму время простоя.

 Клапаны серии M1 предназначены для конкретного применения, проектируются и изготавливаются на заказ с тщательным учетом технологических условий, необходимых для вашего промышленного процесса регулирования расхода. Наша команда инженеров и технологов-прикладников является лидерами отрасли, обладающими опытом в проектировании шаровых кранов с металлическим седлом, и тщательно проанализирует ваши условия потока и химический состав процесса, включая температуру, давление, риск теплового удара, абразивную эрозию, коррозию, кавитацию, оплавление, обработку твердых частиц и скорость потока, чтобы выбрать подходящие материалы для изготовления и отделка клапана.

 Являясь ведущим производителем шаровых кранов с 400 филиалами по всему миру, компания Bray™ стремится предоставлять нашим клиентам высококачественные шаровые краны для тяжелых условий эксплуатации, разработанные и изготовленные с высочайшим качеством и мастерством в отрасли.

Вентиляционные и сливные клапаны

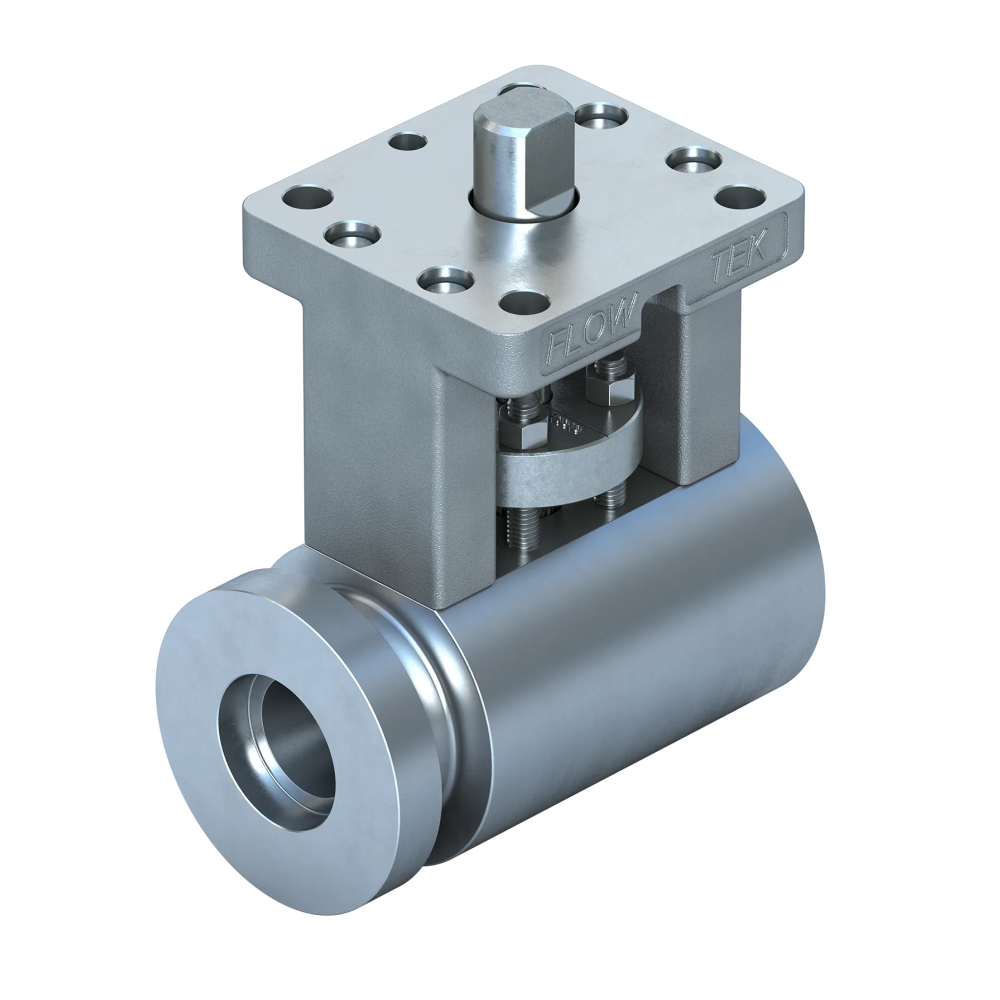

 Шаровые краны серии M4 для тяжелых условий эксплуатации разработаны специально для изоляции вентиляционных и сливных клапанов в энергетической промышленности. Клапаны серии M4 прошли тщательные испытания на надежность при работе с паром высокого давления, высокой температурой и перегретым паром без утечек. Вентиляционные и сливные клапаны серии M4 обеспечивают бесперебойную работу в самых экстремальных условиях.

 Шаровые краны Bray® серии M4 для интенсивного использования идеально подходят для использования в традиционной угольной и комбинированной энергетике, в системах с ядерным балансом, когенерационных установках, для стоков котлов, питательной воды, коллекторных стоков, турбинных стоков, дренажей над и под седлом, вентиляционных отверстий пароперегревателя, вентиляционных отверстий парового барабана, сажеуловителей изоляция, изоляция байпасной линии и дренаж коллектора экономайзера, а также специализированные области применения, включая клапаны сброса давления с механическим приводом, вентиляционные отверстия для наружного воздуха и специальные области применения по запросу.

 Шаровые краны серии M4 для тяжелых условий эксплуатации спроектированы с использованием передовых технологий и состоят из цельного корпуса, усиленной трансмиссии, шарика и седла с шарнирным соединением на 360°, с возможностью подачи высокоскоростного кислородного топлива (HVOF) и твердым покрытием spray & fuse, а также уплотнения под нагрузкой с тарельчатыми пружинами. Шаровая опора и посадочные места изготовлены из одних и тех же материалов и покрытий, что обеспечивает надежное герметичное перекрытие и низкую нагрузку на посадочные места при термоциклировании благодаря одинаковой скорости теплового расширения деталей, что обеспечивает бесперебойную работу даже при длительном цикле обслуживания.

 Клапаны серии M4 производятся на нашем предприятии по стандарту ISO 9001:2015 с полной прослеживаемостью, включая MTR, и сертифицированы на соответствие требованиям приложения III, модуля H стандарта PED 97/23/EC, TSG, CRN и имеющемуся соответствию стандарту TDP-1. Продукция M4 имеется на складе и доступна для быстрой доставки по всему миру для проведения ТОИР, ремонтных работ и запланированных интервалов технического обслуживания, а также для проектов строительства новых заводов.

Качество, безопасность и сертификация

• Нулевая утечка определяется как отсутствие заметной утечки газа или жидкости в течение трех минут или более.*
• Стандартная гарантия на работу составляет 4 года.
• Наши предприятия соответствуют требованиям стандарта ISO 9001:2008 при проектировании и производстве клапанов для обслуживания тяжелых условий эксплуатации
• Все компоненты, работающие под давлением, полностью отслеживаются

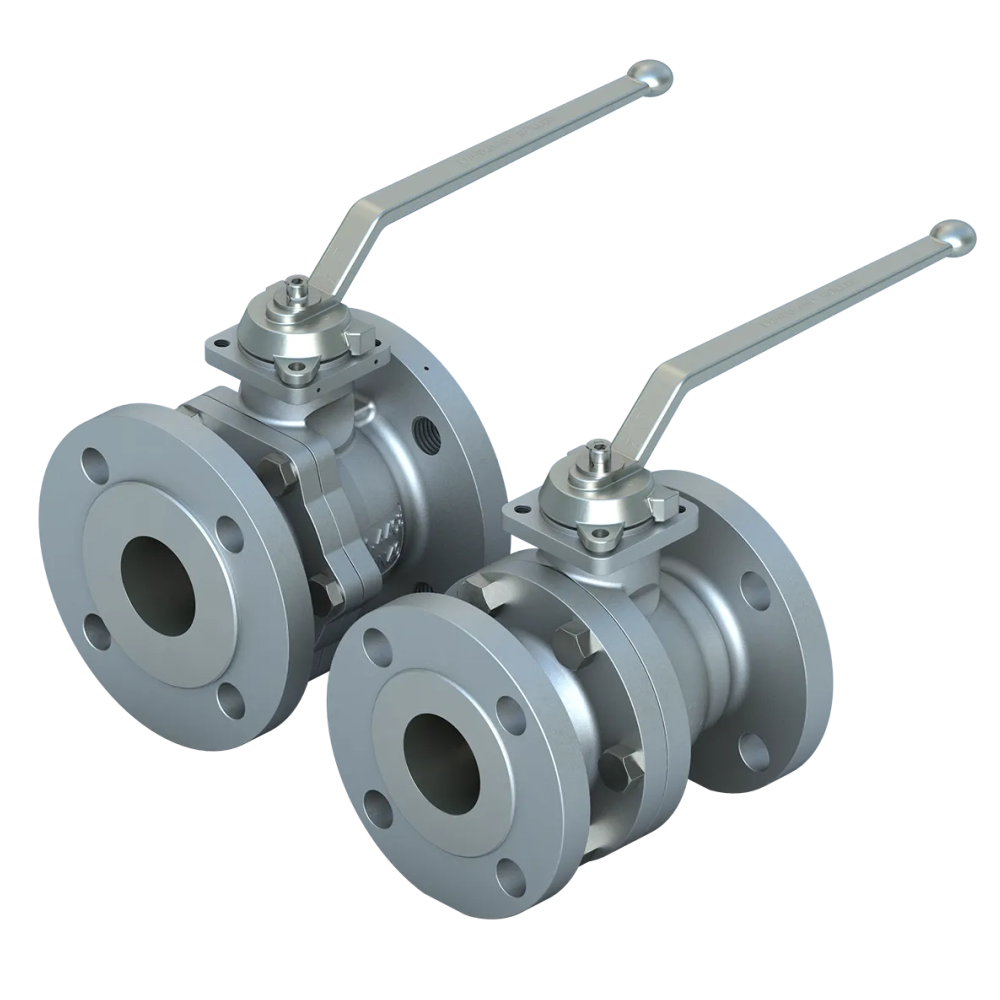

Фланцевые шаровые краны Kugelhahn Müller разработаны в соответствии со строгими требованиями Namur NE 167 к промышленной арматуре для химической и нефтехимической промышленности, где безопасность, долговечность и длительный срок службы имеют первостепенное значение.

 Доступные в различных конфигурациях и комплектациях фланцевые шаровые краны Kugelhahn Müller идеально подходят для использования в широком спектре сред, включая кислоты, щелочи, агрессивные химические вещества, газы, водород и кислород, а также в пищевой промышленности (соответствует требованиям FDA), фармацевтике, водоснабжении и очистке сточных вод. где устойчивость к коррозии и прочная конструкция обеспечивают длительный срок службы при минимальном техническом обслуживании.

 Фланцевые шаровые краны Kugelhahn Müller, изготовленные в соответствии со строгими стандартами качества, имеют прочную конструкцию штока, защищенную от продувки, с регулируемым уплотнением штока из ПТФЭ под напряжением и опциональными уплотнительными кольцами, предназначенными для минимизации неорганизованных выбросов. Эта особенность особенно важна в системах высокого давления, где повышенная безопасность имеет первостепенное значение.

 Для широкого спектра промышленных фланцевых шаровых кранов доступны дополнительные накладки и конфигурации, включая экзотические сплавы, пожаробезопасные конструкции по стандарту ISO 10497, антистатические свойства для предотвращения статического разряда, высокотемпературные характеристики, графитовые уплотнения, планки регулирующих клапанов с v-образным шаром и варианты с паровой тепловой рубашкой. Также доступен широкий ассортимент аксессуаров, позволяющих настраивать клапаны в соответствии с индивидуальными требованиями заказчика.

 Репутация компании Kugelhahn Müller, отличающейся надежностью, безопасностью, простотой обслуживания и лучшей в отрасли гарантией, гарантирует, что наши фланцевые шаровые краны являются идеальным выбором для требовательных отраслей промышленности, которым требуются долговечные клапанные решения.

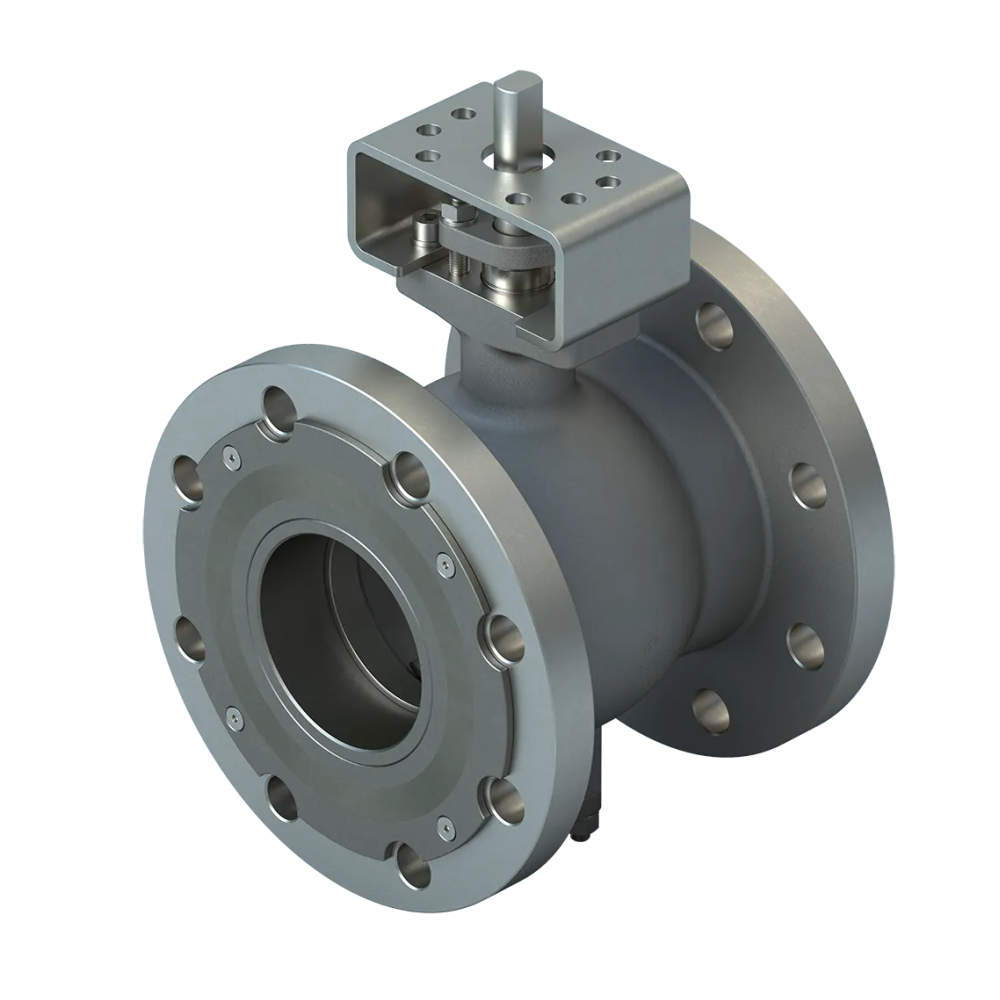

 Сегментные шаровые краны Bray серии 19/19L сочетают в себе режущее действие, типичное для ножевых задвижек, с характеристиками управления и герметичности, присущими шаровым кранам. Сегментные шаровые краны серий 19 и 19L отличаются широким диапазоном применения и высокой пропускной способностью, а также исключительной производительностью поворотных регулирующих клапанов. Сегментные шаровые краны серии 19/19L, разработанные для применения в системах дросселирования, также обеспечивают отличную герметичность при включении-выключении, обеспечивая класс упругости VI и класс герметичности IV в металлических накладках.

 Сегментные шаровые краны серии 19/19L, разработанные в соответствии со стандартами ASME B16.34, имеют седло с пружинным приводом и сбалансированным давлением. Пружины поддерживают постоянное давление на сегмент, обеспечивая эффективное уплотнение при низких перепадах давлений, а сбалансированная по давлению конструкция также обеспечивает эффективное уплотнение при полном перепаде давлений при плавной работе с низким крутящим моментом. Конструкция седла серии 19/19L также отводит поток из зоны уплотнения, повышая долговечность. Цельный литой корпус снижает вес и повышает жесткость, одновременно устраняя возможные пути утечки.

 Сегментные шаровые краны Bray серии 19L являются еще одним усовершенствованием стандартной серии 19 для использования в высокоабразивных шламах и в тяжелых условиях эксплуатации. Запатентованная компанией Bray передовая технология нанесения покрытий на внутренние поверхности корпуса и сегмента клапана обеспечивает повышенную твердость и устойчивость к эрозии. Эта передовая технология нанесения покрытий обеспечивает более высокую прочность сцепления по сравнению с другими широко используемыми технологиями нанесения покрытий в промышленности. В выходном отверстии установлена сменная эрозионно-стойкая прокладка, которая защищает корпус от воздействия высокоскоростных абразивных сред.

 Сегментные клапаны серий 19 и 19L с различными покрытиями и накладками, доступные в различных конфигурациях для различных условий эксплуатации, идеально подходят для использования в самых разных отраслях промышленности и применениях, где повышенная долговечность и надежность увеличивают интервалы технического обслуживания, сводят к минимуму время простоя и повышают рентабельность вашей деятельности.

 Фланцевые плавающие шаровые краны серии F15/F30 изготавливаются по выплавляемым моделям, соответствуют стандарту ASME B16.34, класс 150 и класс 300, с полным отверстием для шаровых кранов. Они доступны в различных дополнительных комплектациях и конфигурациях, включая планки регулирующих клапанов с V-образным шаром, и используются практически во всех отраслях промышленности по всему миру. Шаровые краны серии F15/F30 отличаются исключительной стоимостью и надежной работой в широком диапазоне условий эксплуатации благодаря прочной конструкции шаровых кранов с фланцем.

 Фланцевые шаровые краны серии F15/F30 спроектированы таким образом, чтобы обеспечить герметичное перекрытие и низкий рабочий крутящий момент. Размеры от ½” до 2” оснащены технологией Bray Smart Stem™ со встроенным уплотнением под нагрузкой. В типоразмерах 2 ½” – 12” используется независимый сальник, который можно легко отрегулировать, не снимая крепежные детали и не прибегая к помощи оператора. Форма сальника обеспечивает равномерное распределение нагрузки по всей поверхности упаковки. Уплотнение под нагрузкой саморегулируется благодаря тарельчатым шайбам, позволяющим компенсировать изменения окружающей среды и износ, обеспечивая работу без технического обслуживания и длительный срок службы. Фланцевые шаровые краны большего размера F15/F30 также оснащены шаровой опорой цапфового типа, которая снижает рабочий крутящий момент.

 Фланцевые шаровые краны F15/F30 с упругим седлом имеют положительное предварительное усилие для обеспечения герметичности при низком давлении/вакууме. Все эластичные материалы сидений обеспечивают двунаправленное герметичное уплотнение. Все эластичные материалы сидений обеспечивают двунаправленное герметичное уплотнение.

 Фланцевые шаровые краны серии F15/F30 изготавливаются из нержавеющей стали (CF8M), углеродистой стали (WCB) и специальных сплавов, таких как Alloy 20, Hastelloy и других экзотических сплавов по запросу. Доступны несгораемые версии со стандартными уплотнениями штока. В противопожарных накладках API 607 используются графитовые уплотнения штока. Клапаны серии F15/F30 обеспечивают простоту автоматизации благодаря цельнолитой монтажной площадке ISO 5211.

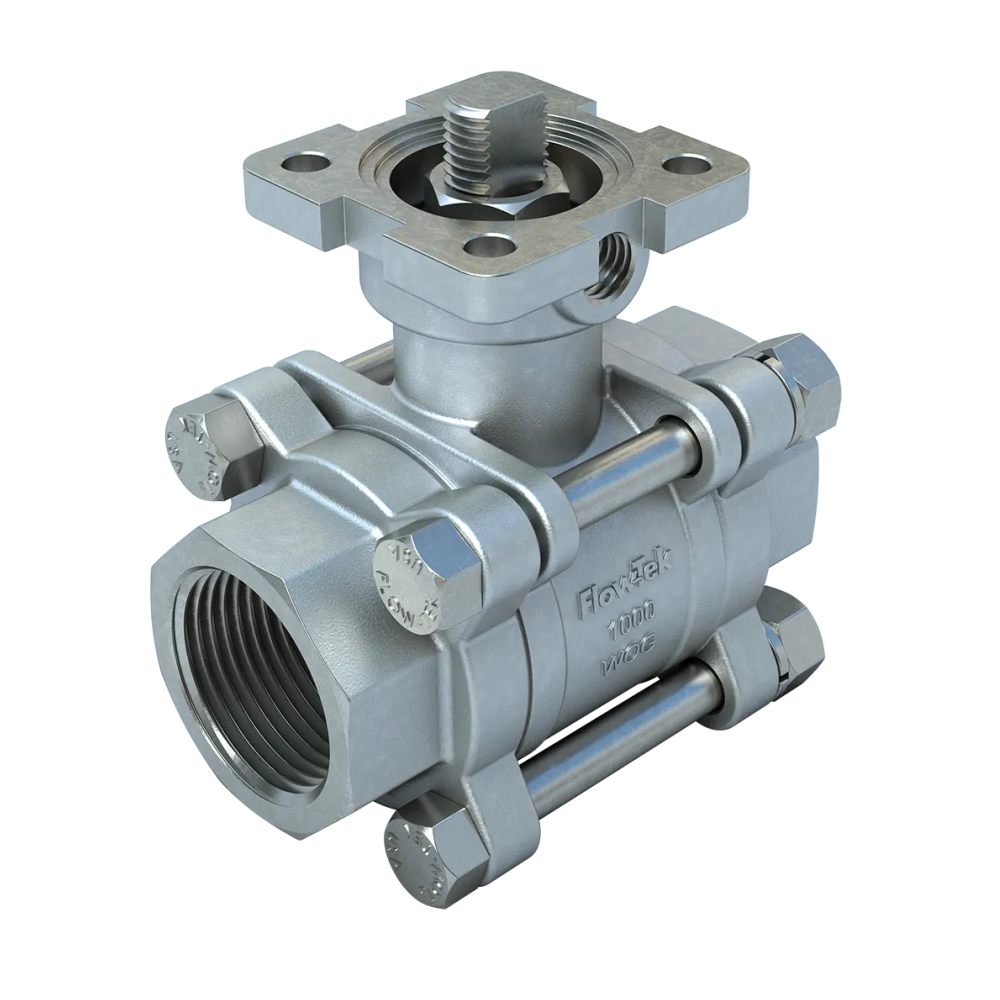

 Шаровые краны серии DM7000/8000, состоящие из 3 частей, оснащены встроенным литым фланцем прямого монтажа, предназначенным для уменьшения количества деталей, габаритных размеров корпуса и гистерезиса между шаром и приводом при использовании регулирующих клапанов. Встроенное крепление также оснащено удлинителем с боковым отверстием с резьбой NPT 1/8”, которое может использоваться для мониторинга неорганизованных выбросов, обнаружения утечек, отвода неорганизованных выбросов, в качестве уплотнения с избыточным давлением и в качестве механизма аварийного ремонта, позволяющего закачивать герметик через обратный клапан с кнопочной головкой.

 Шаровые краны серии DM7000/DM8000, состоящие из трех частей, идеально подходят для применения в технологических процессах. В саморегулирующемся уплотнении, рассчитанном на постоянную нагрузку, используются тарельчатые шайбы для обеспечения положительной предварительной нагрузки на уплотнение штока, что компенсирует изменения окружающей среды и износ, обеспечивая герметичное уплотнение без образования пузырьков, не требующее технического обслуживания и длительный срок службы как при избыточном давлении, так и при низком давлении/вакууме.

 Эластичные материалы седел включают RPTFE, TFM, UHMWPE, Tek Fil (углерод-графитовый/TFM) и PTFE с наполнителем из нержавеющей стали 50/50. DM7000/DM8000 выпускаются с дополнительными накладками и конфигурациями, включая накладки регулирующих клапанов с V-образным шаром, заполнители полостей, полированные внутренние детали, вентилируемые шарики и другие специальные средства очистки. Гибкая конструкция шаровых кранов серии DM7000/DM8000, состоящих из трех частей, также обеспечивает оперативное обслуживание и возможность легкого и безопасного демонтажа исполнительного оборудования, когда клапан находится под полным давлением в трубопроводе.

 Трехкомпонентные шаровые краны Bray серии DM7000/DM8000, имеющие лучшую в отрасли гарантию и репутацию надежных, обеспечивают исключительную производительность, надежную работу и высокую стоимость в широком спектре промышленных систем регулирования расхода.

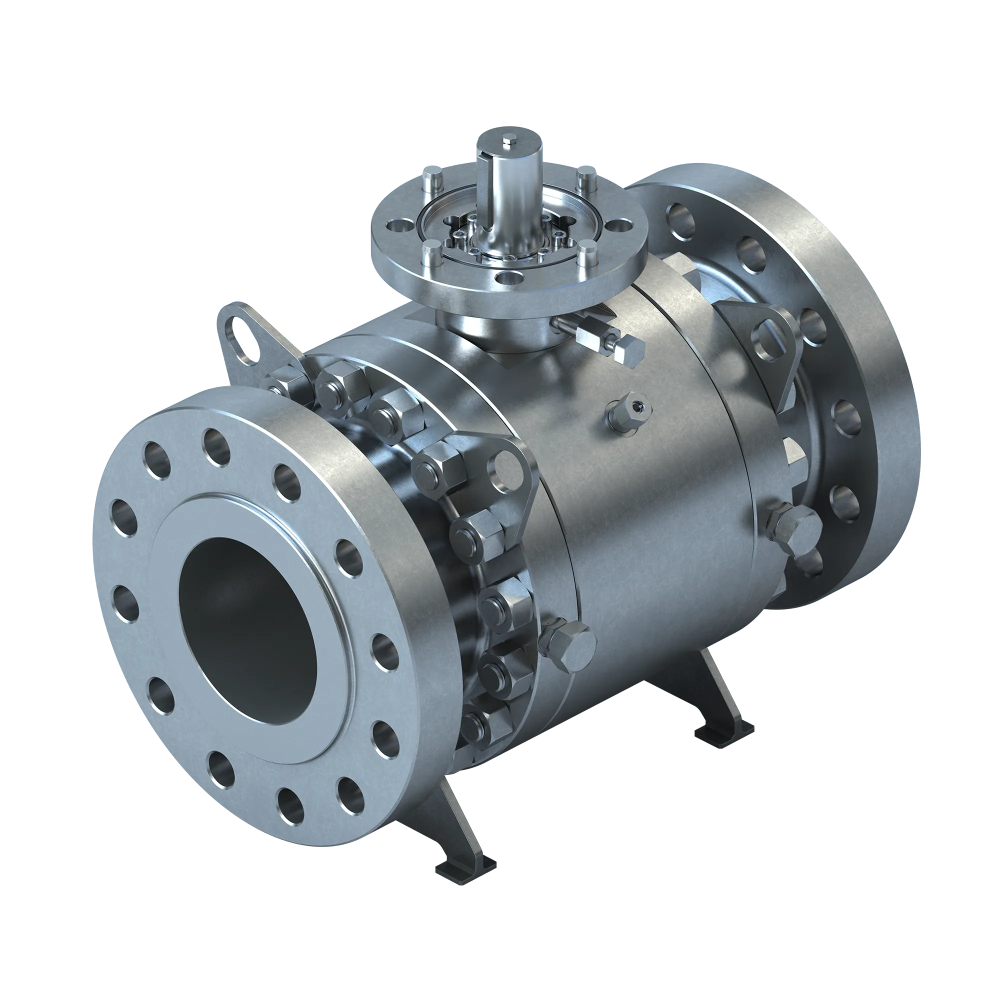

• Аварийное впрыскивание герметика для штока: эта стандартная функция позволяет адаптировать корпус штока клапана с помощью смазочного фитинга для впрыскивания герметика в аварийных ситуациях, обеспечивая защиту от незапланированных скачков давления в условиях эксплуатации.
• Аварийный впрыск герметика в седло: эта дополнительная функция позволяет адаптировать концевые соединения клапана с помощью смазочного фитинга для впрыска герметика. Это обеспечивает надежное уплотнение в случае протечки седла из-за технических загрязнений или незапланированных скачков давления в условиях эксплуатации.
• Сливные и вентиляционные отверстия: сливные отверстия, расположенные в нижней части клапана, выпускают жидкость, попавшую в полость корпуса закрытого клапана. Вентиляционные отверстия, расположенные в верхней части полости корпуса, выводят газ, попавший в полость корпуса полностью закрытого клапана. Оба они играют ключевую роль в обеспечении безопасности при использовании клапанов с двойной блокировкой и выпуском и/или с двойной изоляцией и выпуском.
• Двойная блокировка и выпуск: эта функция безопасности устраняет повышение давления из-за попадания среды под высоким давлением в полость корпуса клапана, даже когда клапан находится в полностью закрытом положении.
• Пожаробезопасная конструкция: конструкция седла из вторичного металла обеспечивает пожаробезопасное перекрытие в соответствии с api 607. Кроме того, вторичные графитовые уплотнения корпуса и гибкая графитовая набивка предотвращают утечку через стыки корпуса и сальниковую коробку соответственно.
• Конструкция внутренней цапфы: верхняя и нижняя опорные пластины удерживают шар на месте, предотвращая смещение шара в осевом направлении и повышенную нагрузку на посадочные места. Конструкция внешней цапфы доступна в определенных размерах.
• Уплотнение штока под давлением: наше фирменное уплотнительное кольцо, расположенное над основным уплотнительным кольцом штока, обеспечивает защиту на тот редкий случай, когда уплотнительное кольцо повреждается при использовании давления среды для создания направленного вверх сжимающего усилия на уплотнении. Это направленное вверх усилие на уплотнении в сочетании с направленным вниз сжимающим усилием, создаваемым при затягивании сальникового уплотнения, приводит к большему суммарному сжимающему усилию на уплотнении и лучшей герметичности по сравнению с обычной конструкцией уплотнения.
• Двойные уплотнения на стыках корпуса: первичные эластомерные уплотнения обеспечивают нулевую утечку в стандартных условиях эксплуатации. Вторичные графитовые уплотнения обеспечивают надлежащую герметизацию стыков корпуса в соответствии с api 607 в условиях экстремальных температур.
• Антистатические устройства: стандартные антистатические устройства обеспечивают непрерывную электрическую связь между шариком, штоком и корпусом, исключая возможность возникновения искр внутри клапана, вызванных статическими электрическими разрядами.
• Индикация положения клапана: четкая маркировка на наружном диаметре монтажного фланца определяет открытое или закрытое положение клапана в зависимости от ориентации штока.
• Монтажная площадка Iso 5211: прочная монтажная площадка iso 5211 обеспечивает быстрое подключение клапана к системе автоматизации.
• Конструкция штока, защищенная от продувки: клапаны спроектированы с соединением шток/корпус, предотвращающим выброс штока под давлением в трубопроводе.

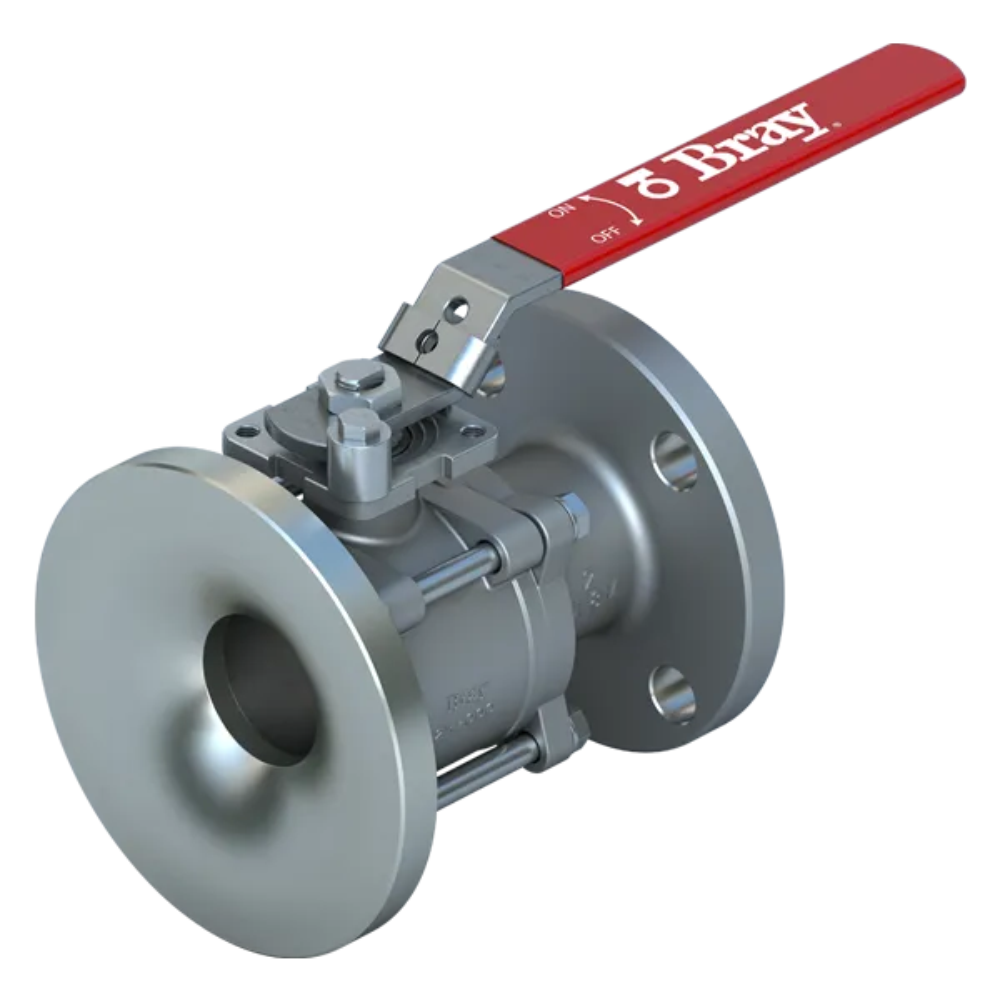

 Шаровые краны Tank серии TKF15, состоящие из 2 частей, и TK7000/TK8000, состоящие из 3 частей, с полным отверстием, разработаны специально для удовлетворения потребностей промышленности в местах нижнего слива в автоклавах, реакторах, сосудах высокого давления и резервуарах для хранения. Клапаны серии TK обеспечивают быстрый и беспрепятственный слив жидкости из резервуара. Клапаны серии Tank оснащены уплотнением с нулевой утечкой, уплотнением под нагрузкой и цельнолитым верхним монтажным фланцем для упрощения монтажа привода, а также прочной конструкцией. Все клапаны серии Tank отличаются низким рабочим моментом и длительным сроком службы.

 Шаровые краны серии TKF15 Tank, состоящие из 2 частей, оснащены запорным клапаном со встроенным соединением дна резервуара, отлитым как единое целое, для соединения с резервуаром заподлицо, а также фланцевым соединением трубопроводов по стандарту ASME B16.5. Клапаны серии TKF15 представляют собой экономичное решение для больших резервуаров с диаметром дна от 2 ½ до 10 дюймов.

 Шаровые краны серии TK7000/TK8000, состоящие из трех частей, спроектированы с учетом дополнительного преимущества - откидного корпуса, что обеспечивает простую очистку на месте / сервисное обслуживание на месте. Клапаны серии TK, состоящие из 3 частей, предлагают широчайший выбор концевых соединений, включая фланцевые, резьбовые, торцевые, Удлиненные торцевые, стыковые, Удлиненный стыковой сварной шов, быстрый зажим и трубу / Удлиненные концы труб.

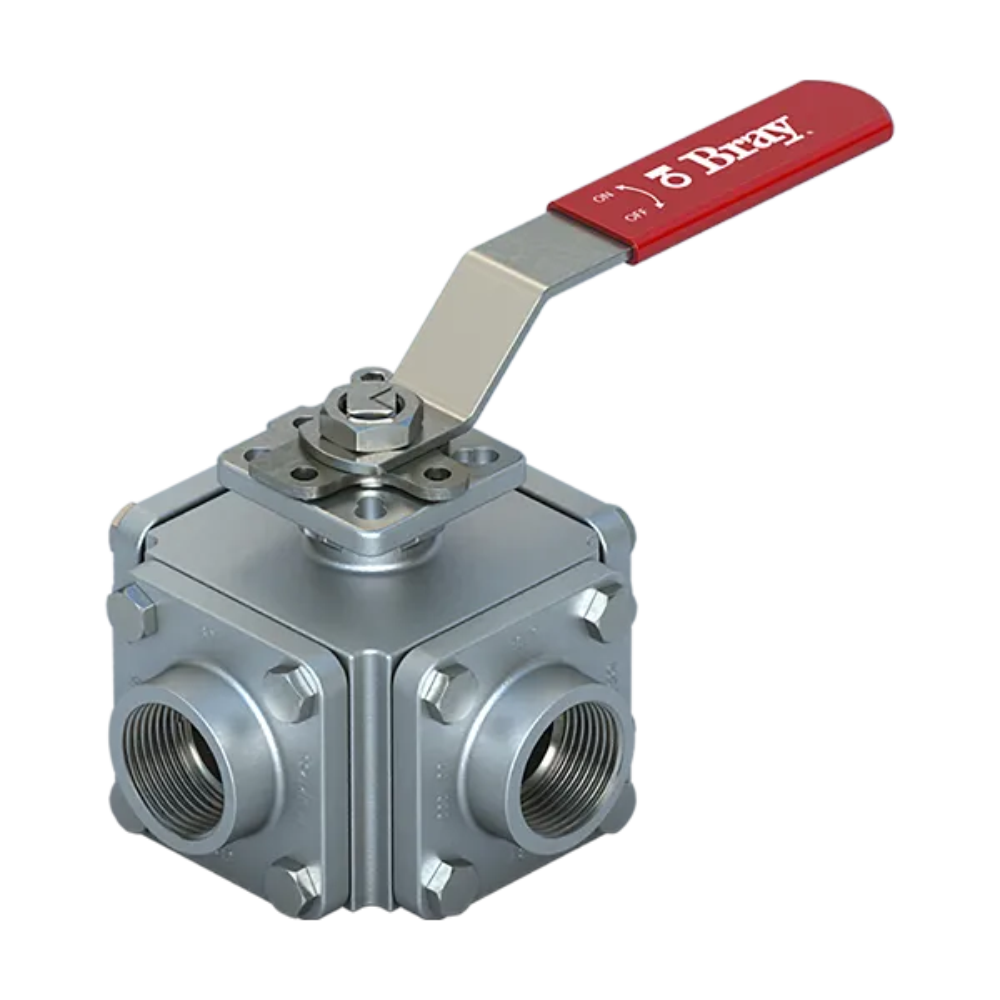

 Многопортовые шаровые краны серии MPT/MPC обеспечивают 3-ходовое и 4-ходовое регулирование потока. Экономичные многопортовые шаровые краны серии Multi-port имеют многонаправленное управление в сочетании с возможностью перекрытия одним клапаном. При этом отпадает необходимость в дополнительном запорном клапане.

Тестирование

• Испытан в соответствии с ASME B16.34
• Разрежение до 29 ” ртутного столба
• Штоки клапанов защищены от выдувания для обеспечения максимальной безопасности и соответствуют спецификациям ASME B16.34
• Клапаны соответствуют требованиям CE

Стандартные области применения

• Смешивание трубопроводных сред
• Перенаправление потока в другие места
• Обход фильтров, счетчиков, теплообменников и т.д.
• Прямой поток из резервуаров для хранения или в них
• Перекрытие потока из разных мест

Особенности и преимущества

• УПЛОТНЕНИЯ ШТОКА: Все клапаны серии Multiport 1/4” – 4” оснащены уплотнительным узлом штока под нагрузкой, обеспечивающим надежное уплотнение штока. С помощью тарельчатых шайб уплотнение штока автоматически настраивается для компенсации изменений температуры и нормального износа. В клапанах диаметром 6”– 12” используется независимый сальник, который можно легко отрегулировать во время работы клапана. Клапаны диаметром 1/4”– 2” также обеспечивают первичное и вторичное уплотнение штока. Первичным уплотнением является упорная шайба и уплотнительное кольцо в сборе. Регулируемое уплотнение штока создает дополнительное уплотнение между штоком и корпусом в области верхней шейки штока.
• КОНСТРУКЦИЯ с четырьмя СЕДЛАМИ: В стандартной комплектации клапаны серии Multiport поставляются с дополнительным четвертым седлом. Это седло действует как автономное уплотнение, предотвращающее утечку в области полости и поддерживающее правильную центровку шарика. Дополнительное седло обеспечивает двунаправленное управление и перекрытие, объединенные в одном клапане - с выключенным положением шариков как с Т–образным, так и с L-образным отверстиями. Конструкция седла Flow-Tek обеспечивает двунаправленное герметичное уплотнение с низким рабочим моментом.
• ВЫБОР СИДЕНИЙ: Для большинства применений предлагается широкий ассортимент материалов сидений. Стандартное сиденье - TFM. В качестве опций предлагаются RPTFE, PTFE, UHMWPE и Tek-Fil® (TFM с углеродным/графитовым наполнителем). Седла Tek-Fil® обеспечивают снижение крутящего момента при высоких температурах, длительном цикле работы и работе с паром.
• ВЗАИМОЗАМЕНЯЕМОСТЬ: Многие детали, включая шарики, штоки, седла, уплотнения штока и корпуса, взаимозаменяемы в различных моделях клапанов одинакового размера.
• ЗАПОЛНИТЕЛИ ПОЛОСТЕЙ: Для клапанов многопортовых моделей 230/240 и 150/300 доступны дополнительные заполнители полостей. Заполнители полостей снижают вероятность загрязнения среды из-за того, что в полости между шариком и стенкой корпуса клапана попадают текучие среды.
• НАДЕЖНОЕ КРЕПЛЕНИЕ: Цельнолитой верхний фланец обеспечивает надежную установку привода. Приводное оборудование может быть легко и безопасно демонтировано, когда клапан находится под полным давлением в трубопроводе. Монтажный фланец разработан в соответствии со стандартами ISO 5211 с возможностью прямого скрытого монтажа. При изменении положения штифтового болта ограничителя хода на монтажном фланце можно использовать все режимы потока, доступные в стандартном клапане.
• ШАРИК/ШТОК: Соединение шарика и штока выполнено таким образом, чтобы обеспечить надежное соединение. Штоки клапанов диаметром 1/4”– 2” закреплены штифтами, штоки клапанов диаметром 21/2” – 12” и шарики представляют собой единое целое с креплением на цапфе. Все штоки имеют защиту от продувки. Шарики имеют прецизионную механическую обработку и зеркальную отделку для герметичного перекрытия пузырьков при меньшем рабочем крутящем моменте. Шарики Flow-Tek имеют обработанные кромки, что снижает износ посадочных мест и обеспечивает длительный срок службы.

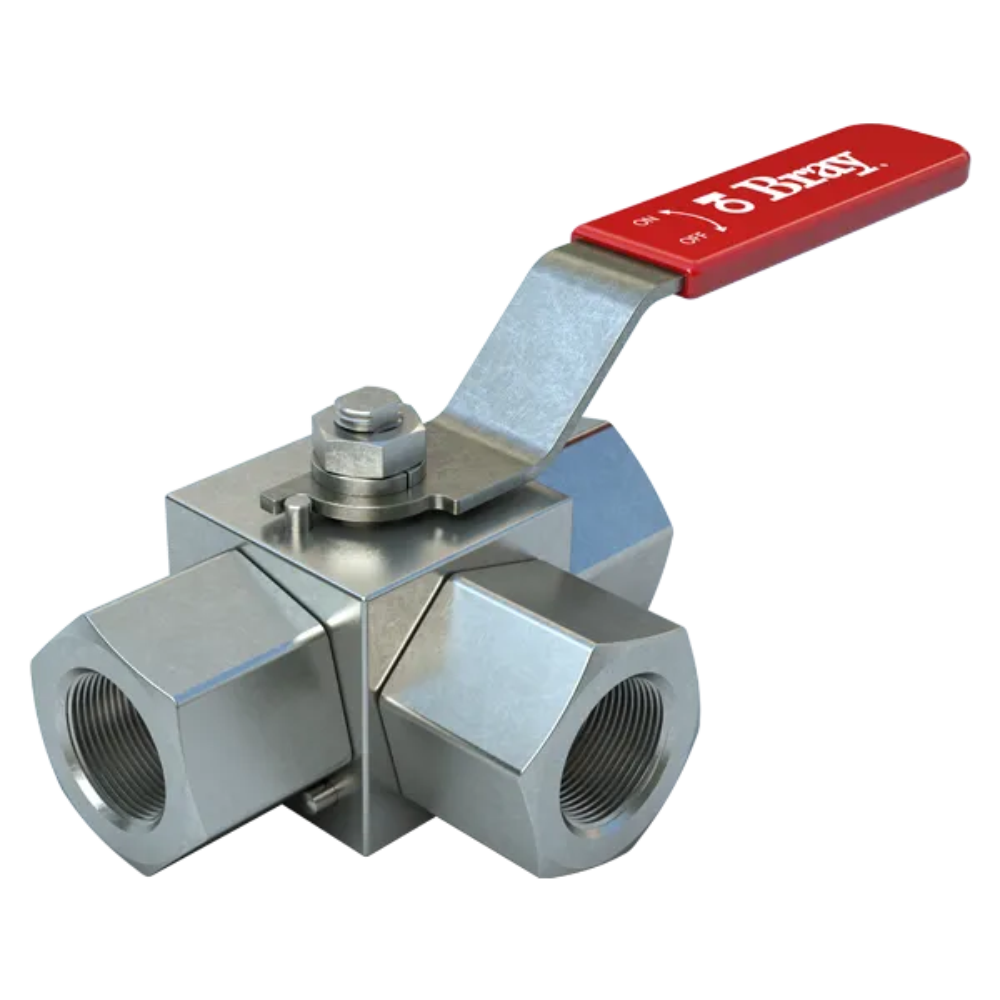

 Многопортовые шаровые краны Bray серии 3HP обеспечивают высокую надежность приборов высокого давления для измерения жидкостей и газов.

 Трехходовые шаровые краны серии 3HP, разработанные в соответствии со стандартами ASME B16.34, рассчитаны на давление 6000 фунтов на квадратный дюйм (413 бар) и протестированы в соответствии со стандартами API 598. Конструкция с плавающим шариком серии 3HP обеспечивает герметичное перекрытие, плавный ход на четверть оборота и низкий рабочий крутящий момент.

 Корпуса клапанов модели 3HP изготовлены из нержавеющей стали марки 316 в соответствии со спецификациями NACE. Доступны и другие материалы корпуса, такие как двухслойная нержавеющая сталь, Хастеллой, Монель и титан. Корпуса серии 3HP маркированы термическим кодом для обеспечения полной прослеживаемости материалов.

 Элементы безопасности серии 3HP включают встроенный шток, защищенный от выдувания, штифтовые концевые соединения для предотвращения случайного ослабления или демонтажа, а также комплекты фиксаторов, которые фиксируют клапан в положении включения / выключения, и ремонтные комплекты.

 Дополнительные опции для трехходовых контрольно-измерительных клапанов серии 3HP включают в себя выбор рычажных или стрелочных ручек, ограничителей хода, уплотнений под нагрузкой и креплений привода по стандарту ISO 5211.

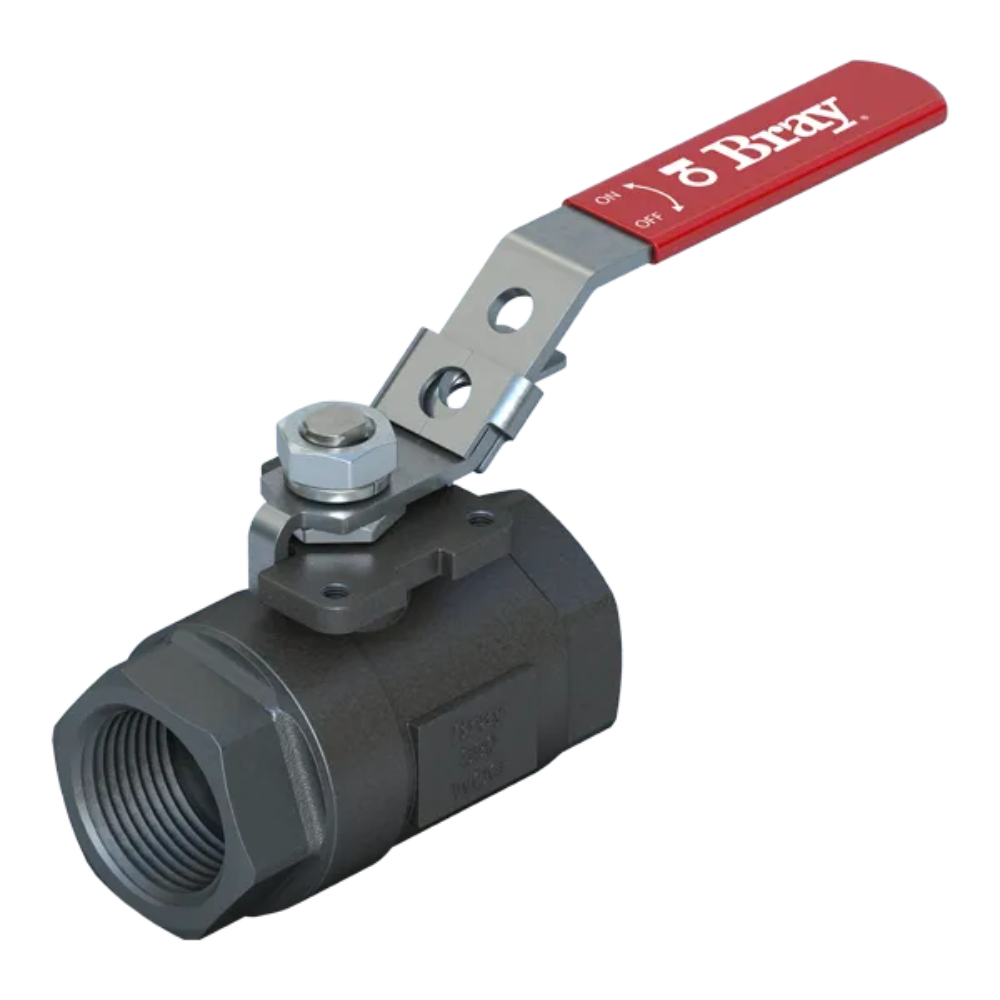

 Шаровые краны с резьбой серии 70/90 представляют собой экономичное решение с герметичным уплотнением для работы при высоком давлении и температуре до 2000 фунтов на квадратный дюйм (137,9 бар) и высокой температуре 450° F (232° C) и разрежении до 29 дюймов ртутного столба, что делает их отличным выбором для широкого спектра промышленных применений в перерабатывающей промышленности. Резьбовые затворы серии 70/90 изготавливаются с жесткими допусками, что обеспечивает плотное уплотнение.

 Шаровые краны серии 70/90 с резьбой, состоящие из двух частей, имеют стандартную конструкцию отверстия с твердым хромированным шариком и посадочными местами из RTFE, что обеспечивает низкий рабочий крутящий момент и увеличенный срок службы. Нижние входные штоки, защищенные от продувки, изготовлены из нержавеющей стали ASTM A479 типа 316. Клапаны серии 70/90 также оснащены регулируемым сальниковым уплотнением для надежной герметизации, ручками с предохранительными защелками из нержавеющей стали и корпусными отливками, помеченными номером плавки в литейном цехе для полной прослеживаемости.

 Двухсекционные литые корпуса из углеродистой стали серии 70 нормализованы и покрыты черным фосфатным покрытием для повышения коррозионной стойкости. Двухсекционные литые корпуса из нержавеющей стали серии 90 отлиты по выплавляемым моделям и отожжены раствором для обеспечения высочайшего качества и дополнительной прочности. Клапаны серии S70 и серии S90 разработаны в соответствии со стандартом MSS-SP 72 и протестированы на соответствие стандарту MSS-SP 72.

 Благодаря лучшей в отрасли гарантии Bray, репутации надежного поставщика и послепродажному обслуживанию двухсекционные шаровые краны Bray серии 70/90 с резьбой представляют исключительную ценность в широком спектре коммерческих и промышленных систем регулирования расхода.

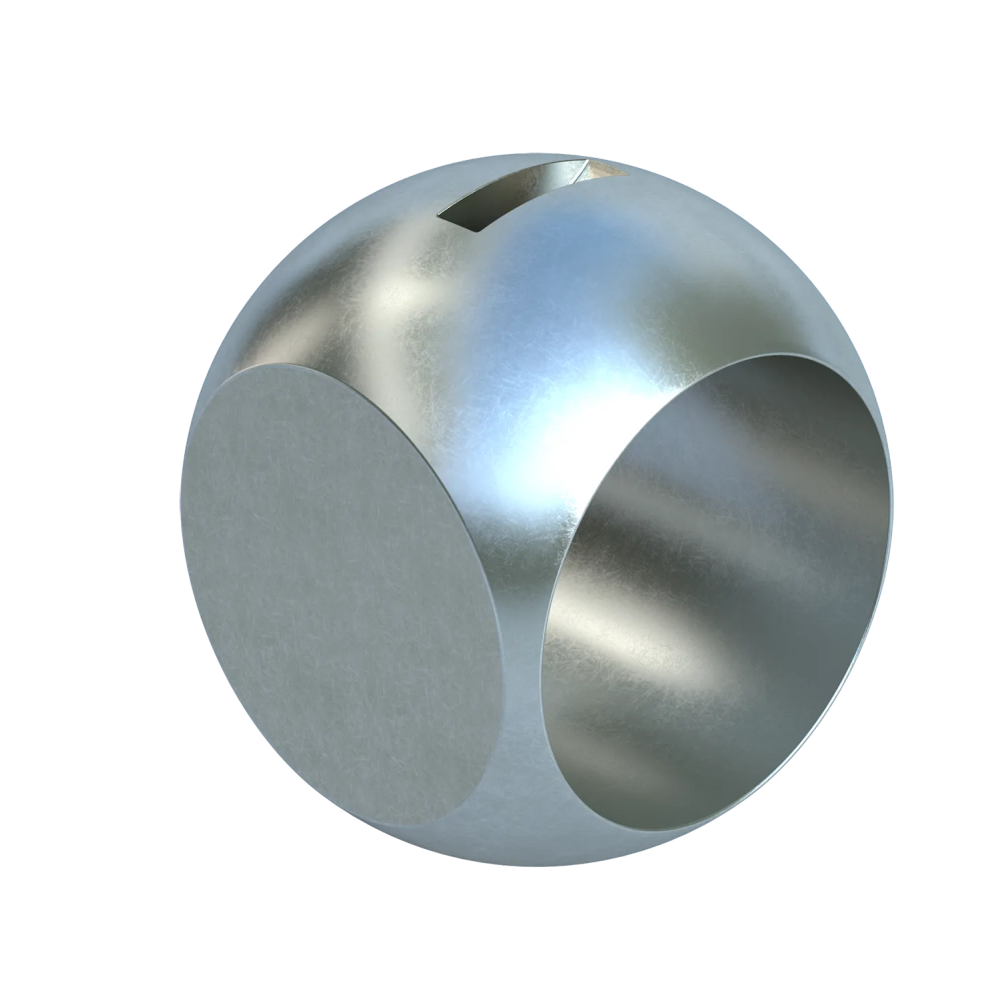

 Resolute Ball™ - это удивительно уникальный продукт, разработанный для решения целого ряда задач клиентов, связанных с накоплением накипи на верхней поверхности шара, что часто встречается в приложениях с нечастой эксплуатацией. Некоторые материалы, используемые в таких отраслях промышленности, как целлюлозно-бумажная, горнодобывающая, нефтехимическая и нефтеперерабатывающая, имеют тенденцию накапливать толстый слой накипи на поверхности шариков, если их долгое время не использовать. С традиционного шарика необходимо счищать накипь седлом, что значительно увеличивает крутящий момент, затрудняет работу клапана и часто приводит к преждевременным отказам клапана, таким как протечка седла, срезание штоков и заклинивание клапана. Уникальная конструкция Resolute Ball™ предлагает универсальное решение этой распространенной проблемы.

 В стандартных шаровых кранах используется сферическая поверхность, которая поддерживает контакт между шаром и седлом на протяжении всего рабочего процесса под углом 90 градусов. При работе клапана накипь, скопившаяся на сферической поверхности традиционного шарика, перемещается по области уплотнения седла, что приводит к увеличению крутящего момента, образованию царапин на уплотнительных поверхностях и возможному выходу из строя. Уникальная, продуманная геометрия шарового крана Bray Resolute Ball™ успешно помогает нашим клиентам преодолевать эти трудности. Когда Resolute Ball™ вращается, контакт среды с сиденьем значительно сокращается на протяжении четверти оборота благодаря минимальному контакту между шаром и сиденьем после поворота на 10 градусов. Геометрия Resolute Ball™ снижает износ на целых 70%, позволяя удалять скопившиеся частицы среды за пределы шара и седел. Эта уникальная конструкция обеспечивает улучшенную работу, увеличенный срок службы, снижение крутящего момента при работе клапана, повышенную надежность и общую стоимость владения для заказчика.

 Модель Resolute Ball™ совместима с различными стандартными линейками продуктов в качестве замены, включая цельнофланцевые шаровые краны RF15/RF30, двухфланцевые шаровые краны F15/F30. Каждая из этих линейок высокопроизводительных продуктов зарекомендовала себя на практике благодаря обширной базе установок по всему миру в самых разных отраслях промышленности. Для получения дополнительной информации, пожалуйста, ознакомьтесь с брошюрами по отдельным линейкам продуктов.
